Wire Rope Crane: Cara Inspeksi, Tanda Keausan, dan Kapan Wajib Diganti
Ada satu komponen crane yang bekerja paling keras, menanggung beban terbesar, dan paling sering diabaikan dalam inspeksi harian:
Wire rope.
Setiap kali crane mengangkat beban, seluruh berat itu ditopang oleh wire rope — tali baja yang diameternya mungkin hanya 16–26 mm tapi harus menahan gaya tarik yang bisa mencapai puluhan ton.
Wire rope yang rusak tidak memberikan banyak peringatan sebelum putus. Itulah mengapa inspeksi rutin bukan pilihan — ini prosedur keselamatan yang tidak bisa dikompromikan.
Artikel ini menjelaskan cara inspeksi yang benar, delapan tanda keausan yang wajib dikenali, dan standar kapan wire rope harus diganti — sebelum terjadi sesuatu yang tidak bisa diperbaiki.
Apa Itu Wire Rope dan Mengapa Sangat Kritis?
Wire rope crane adalah komponen pengangkat yang terbuat dari beberapa helai kawat baja (wire) yang dipilih bersama membentuk strand, lalu beberapa strand dipilih mengelilingi inti (core) membentuk rope.
Konstruksi tipikal: 6 strand × 19 kawat per strand (notasi: 6×19) dengan inti fiber atau baja.
Mengapa wire rope adalah komponen paling kritis:
- Satu-satunya penghubung antara beban dan struktur crane
- Tidak ada backup — jika wire rope putus, tidak ada sistem lain yang menopang beban
- Beroperasi dalam kondisi ekstrem setiap hari: tekukan berulang di drum dan sheave, gesekan, beban dinamis, paparan cuaca
Satu hal yang sering tidak disadari: wire rope melemah sebelum terlihat rusak. Standar keselamatan menetapkan batas penggantian jauh sebelum wire rope sampai pada kondisi yang terlihat berbahaya.
Cara Inspeksi Wire Rope yang Benar: 4 Langkah

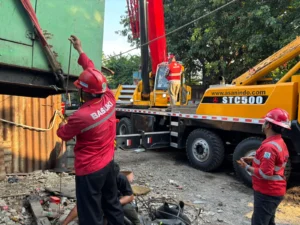

inspeksi wire rope tidak hanya dengan mata — raba dengan kain lap sepanjang wire rope untuk mendeteksi kawat yang mencuat atau putus yang tidak terlihat dari pandangan normal.
Inspeksi wire rope yang benar bukan hanya melihat sekilas dari kejauhan. Ada empat langkah yang harus dijalankan secara berurutan:
Langkah 1: Persiapan Inspeksi
Sebelum mulai, wire rope harus dalam kondisi yang memungkinkan inspeksi yang akurat:
- Crane dalam kondisi mati, boom diturunkan ke posisi aman
- Gunakan sarung tangan kulit tebal — kawat yang mencuat bisa melukai tangan
- Siapkan kain lap kering dan sumber cahaya yang memadai (senter jika perlu)
Langkah 2: Inspeksi Visual Sepanjang Wire Rope
Jalankan seluruh panjang wire rope yang terpakai melalui pandangan visual, dari drum hingga hook block. Perhatikan:
- Perubahan diameter yang tidak normal (area yang mengecil atau menggembung)
- Korosi — warna kemerahan atau kehitaman yang merata atau berbercak
- Deformasi — puntiran, gepeng, atau bagian yang tidak bulat
- Kawat yang mencuat keluar dari strand (birdcaging)
Langkah 3: Inspeksi Taktil (Dengan Tangan Melalui Kain Lap)
Bungkus kain lap di sekeliling wire rope dan jalankan perlahan sepanjang rope. Kawat yang putus dan mencuat akan “menangkap” kain lap — cara paling efektif mendeteksi kawat putus yang tidak terlihat dari pandangan normal karena posisinya di dalam strand.
Ini adalah langkah yang paling sering dilewati tapi paling penting untuk mendeteksi kawat putus yang tersembunyi.
Langkah 4: Inspeksi Area Kritis
Ada beberapa area yang menerima tekukan dan tekanan terbesar dan harus mendapat perhatian ekstra:
- Di drum — area di mana wire rope mulai melilit
- Di sheave (katrol) — titik tekukan berulang tertinggi
- Di fitting atau klem — sambungan dengan ujung lainnya
- Di hook block — area yang sering terkena beban dan gesekan
8 Tanda Keausan Wire Rope yang Wajib Dikenali
Tidak semua tanda keausan sama tingkat keparahannya. Beberapa memerlukan penggantian segera, beberapa memerlukan pemantauan lebih ketat.

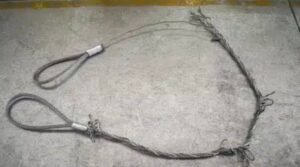

1. Broken Wire (Kawat Putus)
Standar ASME mensyaratkan wire rope diganti jika ada 6 atau lebih kawat putus dalam satu strand — bukan menunggu sampai putus total.
Standar penggantian berdasarkan jumlah kawat putus:
| Posisi Kawat Putus | Standar ASME B30.5 | Standar ISO 4309 |
|---|---|---|
| Dalam satu strand (dalam lay length) | ≥ 6 kawat | ≥ 4 kawat |
| Dalam seluruh rope (dalam lay length) | ≥ 12 kawat | ≥ 8 kawat |
| Di area end fitting | Bahkan 1 kawat | Bahkan 1 kawat |
“Lay length” adalah panjang satu putaran penuh strand di sepanjang rope — biasanya 6–8 kali diameter rope.
Artinya: pada wire rope diameter 20 mm (lay length ~140 mm), jika dalam 140 mm ditemukan 6 kawat putus di satu strand — rope harus segera diganti, berapapun kondisi sisanya.

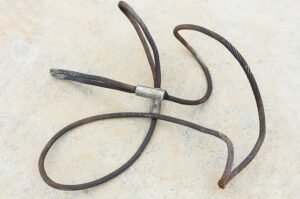

2. Kinking (Puntiran Permanen)
Kink yang sudah terbentuk tidak bisa diperbaiki — melemahkan wire rope secara permanen di titik tersebut.
Kinking terjadi ketika wire rope mengalami puntiran yang melebihi batas elastisnya, meninggalkan deformasi permanen berbentuk lekukan tajam.
Ini adalah kondisi “ganti segera” tanpa pengecualian. Kink yang sudah terbentuk tidak bisa dihilangkan dan secara permanen melemahkan rope di titik tersebut. Bahkan kink kecil yang masih tampak “ringan” bisa mengurangi kekuatan wire rope hingga 50%.
3. Crushing (Gepeng/Pipih)
Terjadi ketika wire rope mengalami tekanan berlebihan — biasanya karena rope tersusun tidak rapi di drum dan lapisan atas menekan lapisan bawah, atau karena melewati sheave yang tidak sesuai ukurannya.
Area yang crushed kehilangan kekuatan dan fleksibilitasnya. Jika crushing signifikan (lebih dari 10% diameter berkurang), rope harus diganti.
4. Birdcaging (Sangkar Burung)
Birdcaging adalah kondisi di mana strand-strand wire rope “mekar” keluar seperti sangkar burung karena shock load atau torsi berlebih. Ini terjadi ketika rope dilepaskan tiba-tiba dari beban berat dan membal.
Birdcaging selalu berarti ganti segera — tidak ada toleransi untuk kondisi ini.
5. Korosi
Korosi pada wire rope tidak hanya masalah estetika. Karat mengurangi diameter kawat efektif, melemahkan logam, dan bisa menyembunyikan kawat yang sudah putus.
Tingkat korosi dan tindakan yang diperlukan:
- Korosi permukaan ringan: Bersihkan, lumasi ulang, pantau lebih ketat
- Korosi signifikan (kawat tampak menyatu): Ganti segera — kondisi internal tidak bisa dinilai dari luar
6. Pengurangan Diameter
Wire rope yang kehilangan lebih dari 6–7% dari diameter nominalnya harus diganti. Misalnya: wire rope 20 mm nominal dengan diameter aktual di bawah 18,8 mm.
Pengurangan diameter bisa menunjukkan keausan internal, core yang rusak, atau korosi internal yang tidak terlihat dari luar.
7. Kink di Area Fitting atau Klem
Bahkan satu kawat putus di area end fitting atau klem adalah alasan cukup untuk penggantian segera — karena ini adalah titik dengan konsentrasi tegangan tertinggi.
8. Tanda Heat Damage
Wire rope yang pernah terkena panas berlebihan (misalnya dari pengelasan di sekitar area kerja, atau gesekan ekstrem di sheave yang macet) bisa menunjukkan perubahan warna — dari perak menjadi kehitaman atau abu-abu tua di area tertentu.
Panas merusak struktur metalurgi kawat baja dan mengurangi kekuatan secara drastis — seringkali tanpa deformasi fisik yang terlihat. Jika ada dugaan heat damage, ganti segera.
Kapan Wire Rope Wajib Diganti: Ringkasan Standar
| Kondisi | Tindakan |
|---|---|
| ≥ 6 kawat putus dalam satu strand (1 lay length) | Ganti segera |
| ≥ 12 kawat putus di seluruh rope (1 lay length) | Ganti segera |
| Bahkan 1 kawat putus di area end fitting | Ganti segera |
| Kinking (puntiran permanen) | Ganti segera |
| Birdcaging | Ganti segera |
| Korosi signifikan (kawat menyatu) | Ganti segera |
| Diameter berkurang > 6–7% dari nominal | Ganti segera |
| Heat damage (perubahan warna abnormal) | Ganti segera |
| Crushing > 10% pengurangan diameter | Ganti segera |
| Korosi permukaan ringan | Bersihkan, lumasi, pantau ketat |
| 3–5 kawat putus dalam lay length | Pantau intensif setiap shift |
Kesalahan Paling Umum dalam Inspeksi Wire Rope
Kesalahan 1: Hanya inspeksi bagian yang terlihat dari luar Kawat putus sering terjadi di bagian dalam strand dan tidak terlihat dari luar. Teknik inspeksi taktil dengan kain lap adalah cara untuk mendeteksi ini.
Kesalahan 2: Menghitung kawat putus secara kumulatif dari waktu ke waktu Standar penggantian mengacu pada kawat putus dalam satu lay length pada satu waktu inspeksi — bukan total akumulasi semua waktu.
Kesalahan 3: Tidak inspeksi area di dalam drum Wire rope yang melilit di drum sering mengalami tekanan antar lilitan. Ini area kritis yang harus diinspeksi dengan menurunkan hook hingga nyaris semua rope terbuka dari drum.
Kesalahan 4: Menganggap pelumasan menghilangkan kebutuhan inspeksi Pelumasan yang baik memperpanjang umur wire rope tapi tidak menghilangkan kebutuhan inspeksi. Bahkan wire rope yang dilumasi dengan baik bisa mengalami kerusakan internal.
Cara ASANINDO Mengelola Wire Rope Armada
Dalam protokol maintenance armada ASANINDO, wire rope mendapatkan perhatian di dua level:
Level harian (pre-shift inspection): Setiap operator menjalankan inspeksi visual dan taktil wire rope sebelum shift dimulai — termasuk pengecekan dengan kain lap di area kritis. Ini adalah prosedur wajib sebelum crane beroperasi.
Level berkala (service rutin): Wire rope dimonitor kondisinya secara aktif. Penggantian dilakukan sebelum mencapai batas minimum yang diizinkan standar — bukan menunggu sampai ada kawat yang putus saat pekerjaan berlangsung.
Artinya: ketika crane ASANINDO tiba di lokasi proyek Anda, wire rope yang terpasang sudah dalam kondisi yang terverifikasi aman — bukan yang “masih bisa dipakai sedikit lagi.”
Untuk panduan lengkap protokol maintenance crane ASANINDO: Cara ASANINDO Merawat Armada Crane: Jadwal Maintenance dan Protokol Inspeksi
Untuk standar K3 lengkap dalam operasi crane: Standar Keselamatan Mobile Crane di Proyek Konstruksi
Checklist sebelum crane tiba di lokasi Anda: Checklist 10 Hal yang Harus Diperiksa Sebelum Menyewa Crane
📞 Hubungi PT ASANINDO JAYA ABADI via WhatsApp — tanyakan kondisi wire rope unit yang akan kami kirimkan. Kami bisa tunjukkan rekam jejak inspeksinya.
Artikel ini disusun oleh tim teknis PT ASANINDO JAYA ABADI berdasarkan standar ASME B30.5, ISO 4309, Permenaker No. 8/2020, dan pengalaman lapangan lebih dari 20 tahun. Terakhir diperbarui: Oktober 2026.
