Outrigger Crane: Fungsi, Cara Setup yang Benar, dan Risiko Nyata Jika Diabaikan

Ada satu pola yang konsisten dalam hampir setiap insiden crane terguling yang pernah terjadi: tidak ada yang berpikir outrigger akan jadi masalah.

Crane datang. Outrigger diturunkan. Terlihat sudah keluar. Pekerjaan dimulai.

Lalu sesuatu bergerak yang seharusnya tidak bergerak.

Outrigger adalah komponen paling kritis dalam stabilitas crane — dan secara paradoks, komponen yang paling sering dianggap tidak perlu perhatian ekstra. “Tinggal buka dan turunkan” adalah cara berpikir yang menempatkan seluruh operasi dalam risiko yang tidak perlu.

Artikel ini menjelaskan dengan jelas: apa itu outrigger, bagaimana cara kerjanya secara teknis, prosedur setup yang benar langkah demi langkah, dan kesalahan-kesalahan yang paling sering terjadi di lapangan.

---

Apa Itu Outrigger dan Mengapa Crane Membutuhkannya?

(Foto cover — outrigger setup benar)

Mobile crane dalam kondisi traveling berdiri di atas rodanya — empat atau lebih roda yang memberikan stabilitas yang cukup untuk bergerak di jalan. Tapi roda memberikan titik tumpuan yang sempit dan bisa bergerak, dua sifat yang sangat berbahaya saat crane mulai mengangkat beban berat.

Outrigger adalah sistem kaki yang dapat diperpanjang secara horizontal dari badan crane, lalu diturunkan secara vertikal hingga menyentuh dan menekan tanah. Saat semua outrigger aktif, crane tidak lagi berdiri di roda — crane berdiri di empat titik tumpu yang jauh lebih lebar, lebih stabil, dan tidak bisa bergerak.

Mengapa lebar titik tumpu sangat penting:

Bayangkan berdiri dengan kaki rapat vs kaki terbuka lebar. Posisi kaki terbuka jauh lebih stabil terhadap gaya dorong dari samping. Prinsip yang sama berlaku pada crane — semakin lebar “kotak” yang dibentuk empat outrigger, semakin besar gaya jungkit yang bisa ditahan sebelum crane mulai miring.

Dalam terminologi teknis, outrigger yang terbuka penuh menciptakan “kotak stabilitas” — area di mana titik berat sistem (crane + beban) harus tetap berada agar crane tidak terguling. Semakin besar kotak ini, semakin besar margin keselamatan operasional crane.

---

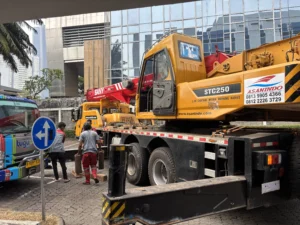

Anatomi Outrigger: Komponen yang Harus Dipahami

1. Outrigger Beam (Balok Outrigger)

Bagian horizontal yang diperpanjang ke samping dari badan crane. Pada crane modern, beam ini diperpanjang secara hydraulik — operator mengontrolnya dari kabin atau dari panel di sisi crane.

Panjang extension beam bervariasi tergantung model crane — dari sekitar 4 meter hingga 8 meter per sisi untuk crane berkapasitas besar. Semakin panjang beam terbuka, semakin lebar kotak stabilitas.

Yang penting dipahami: Load chart crane selalu mengasumsikan beam terbuka penuh kecuali ada tabel khusus untuk konfigurasi “mid-extend” atau “short extend.” Jika beam tidak terbuka penuh tapi Anda menggunakan kapasitas dari load chart standar — Anda sedang overload tanpa menyadarinya.

2. Silinder Hydraulik Vertikal

Setelah beam diperpanjang ke samping, silinder vertikal diturunkan hingga float menyentuh tanah. Silinder ini yang memberikan gaya vertikal ke bawah — mengangkat badan crane sedikit dari suspensi rodanya dan mentransfer berat ke outrigger.

Crane dianggap dalam “posisi outrigger” ketika roda sudah terangkat atau setidaknya tidak lagi menanggung berat crane — berat sepenuhnya ditransfer ke empat outrigger.

3. Float / Outrigger Pad

Komponen berbentuk pelat bulat atau persegi di ujung bawah silinder vertikal yang menyentuh tanah. Float mendistribusikan beban dari titik kecil ujung silinder ke area yang lebih luas di permukaan tanah.

Meskipun begitu, luas float tetap relatif kecil dibanding beban yang ditransfer — itulah mengapa crane mat (landasan tambahan) diperlukan di tanah yang tidak solid.

---

Prosedur Setup Outrigger yang Benar: 7 Langkah

Ini adalah prosedur yang terlihat sederhana tapi setiap langkahnya punya alasan — dan melewatkan satu langkah bisa berdampak besar pada keselamatan operasi.

Langkah 1: Pilih dan Persiapkan Area Outrigger

Sebelum beam digerakkan:

Periksa area di mana keempat outrigger akan berdiri:

• Tidak ada got, saluran, atau lubang di bawah permukaan yang tidak terlihat dari atas
• Tidak ada kabel, pipa, atau infrastruktur bawah tanah yang bisa rusak atau amblas akibat tekanan outrigger
• Permukaan tidak basah atau lunak bekas hujan
• Tidak ada kemiringan yang akan membuat crane tidak level

Jika ada keraguan tentang kemampuan tanah — tempatkan crane mat sebelum outrigger diturunkan, bukan setelah masalah terjadi.

Langkah 2: Siapkan Crane Mat (Jika Diperlukan)

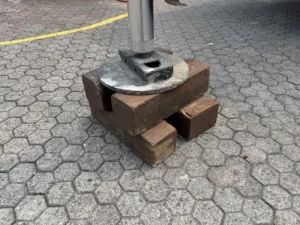

Crane mat diletakkan di posisi di mana float outrigger akan menyentuh tanah. Fungsinya: mendistribusikan beban dari area kecil float ke area yang lebih besar, mengurangi tekanan per satuan luas pada tanah.

Kapan crane mat wajib digunakan:

• Tanah tampak lunak, berhumus, atau berlumpur
• Lokasi bekas rawa atau tambak
• Setelah hujan deras yang signifikan
• Di atas aspal atau paving block yang diragukan kekuatannya
• Di dekat saluran, drainase, atau area dengan kemungkinan rongga bawah permukaan
• Di dalam area parkir atau lantai pabrik yang tidak didesain untuk tekanan titik berat

Ukuran crane mat yang memadai: Minimal dua kali luas float outrigger — semakin besar, semakin baik distribusi bebannya.

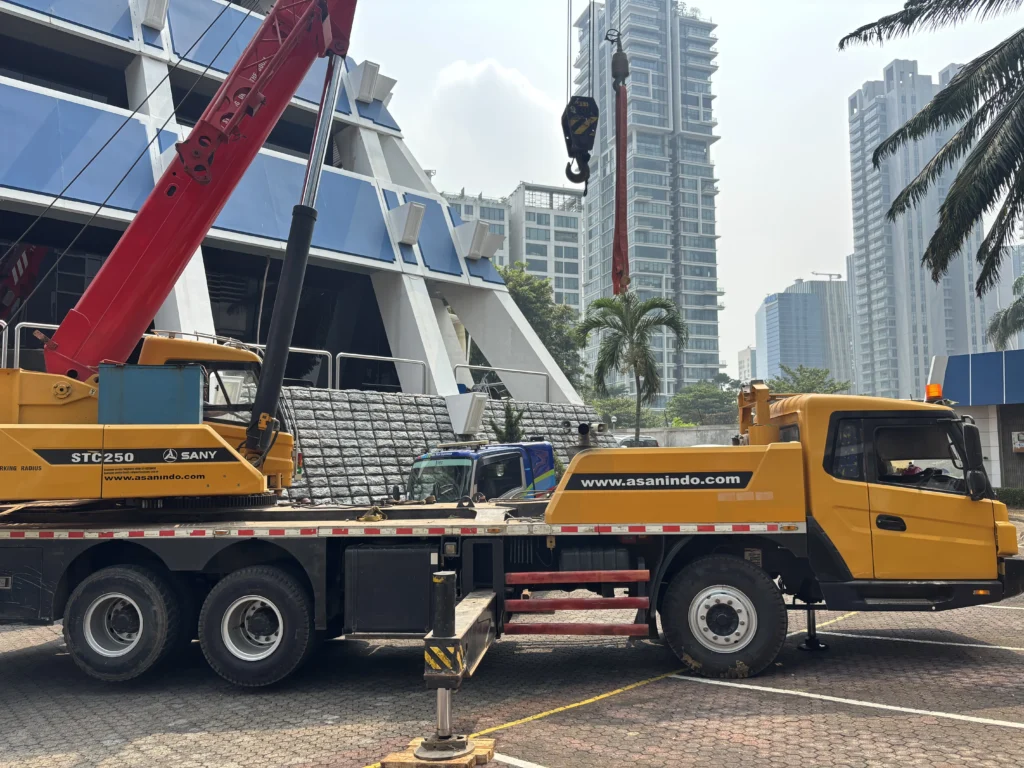

Langkah 3: Buka Beam Outrigger ke Posisi FULL EXTEND

Ini langkah yang paling sering tidak dilakukan dengan benar.

Operator menggerakkan beam outrigger ke samping hingga mencapai posisi terbuka penuh — posisi di mana pin pengunci masuk ke lubang “FULL” yang ditandai di beam.

Verifikasi yang wajib dilakukan:

• Secara visual: pin pengunci terlihat masuk sempurna ke lubang di posisi FULL EXTEND
• Secara fisik: coba gerakkan beam sedikit ke dalam — jika sudah terkunci, tidak bisa bergerak
• Semua empat outrigger harus berada di posisi FULL EXTEND sebelum lanjut ke langkah berikutnya

Mengapa ini sangat penting: LMI crane dikalibrasi untuk kondisi FULL EXTEND. Jika beam hanya setengah terbuka, LMI tidak tahu — dan akan menampilkan kapasitas yang jauh lebih tinggi dari yang sebenarnya aman pada konfigurasi tersebut.

Langkah 4: Turunkan Silinder Vertikal hingga Float Menyentuh Tanah

Silinder vertikal diturunkan perlahan-lahan hingga float menyentuh permukaan crane mat atau tanah.

Yang diperhatikan saat tahap ini:

• Semua float harus menyentuh permukaan secara merata — tidak ada yang “menggantung” di udara
• Float harus dalam posisi datar di atas crane mat, tidak miring

Langkah 5: Angkat Badan Crane dari Suspensi Roda

Silinder vertikal terus diturunkan lebih jauh hingga badan crane mulai terangkat dari suspensi rodanya.

Tanda yang benar: Roda crane sudah tidak menanggung berat crane — bisa terlihat dari roda yang sedikit terangkat dari permukaan, atau dari level indicator yang mulai bisa diatur.

Langkah 6: Buat Crane dalam Posisi Level

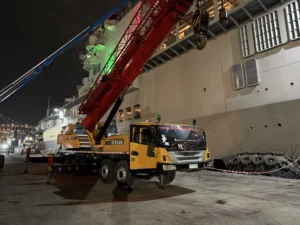

Dengan mengatur tekanan hydraulik di tiap outrigger secara individual, crane di-level hingga bubble level indicator menunjukkan posisi rata sempurna — atau digital level indicator menunjukkan angka di bawah toleransi yang ditetapkan pabrikan (biasanya 0,3–0,5 derajat).

Mengapa level itu kritis: Crane yang tidak level, meski hanya 2–3 derajat, sudah menggeser pusat gravitasi ke satu sisi. Ketika beban berat diangkat di radius jauh, pergeseran ini diperburuk — titik berat bisa melewati batas kotak stabilitas lebih cepat dari yang diantisipasi.

Langkah 7: Inspeksi Final Sebelum Operasi Dimulai

Sebelum boom dinaikkan dan operasi dimulai:

• Cek visual semua empat outrigger: beam terkunci, float rata di permukaan
• Cek level indicator: menunjukkan rata
• Cek area sekitar outrigger: tidak ada orang berdiri di dekat outrigger (jika outrigger amblas atau bergerak tiba-tiba, area ini sangat berbahaya)
• Verifikasi LMI menampilkan angka normal dan tidak ada error code yang berkaitan dengan konfigurasi outrigger

---

5 Kesalahan Outrigger yang Paling Sering Terjadi di Lapangan

Dari pengalaman lebih dari 20 tahun di lapangan, ini adalah kesalahan yang paling sering kami lihat — dan yang paling sering menjadi penyebab atau kontributor insiden:

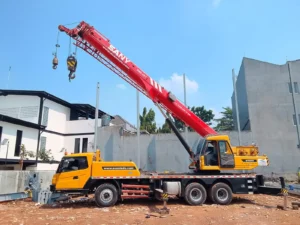

Kesalahan 1: Outrigger Tidak Terbuka Penuh (Mid-Extend)

Penyebab: Ruang di lokasi tidak cukup untuk outrigger terbuka penuh, atau operator tidak memeriksa apakah sudah penuh.

Dampaknya: Kotak stabilitas crane jauh lebih kecil dari yang diasumsikan load chart. Pada radius kerja dan beban yang “aman” menurut load chart standar — crane sebenarnya sudah overload pada konfigurasi outrigger yang tidak penuh.

Yang lebih berbahaya: LMI tidak otomatis mendeteksi bahwa outrigger tidak terbuka penuh. Alarm mungkin tidak berbunyi meski crane sudah di luar batas aman sesungguhnya.

Solusi: Jika ruang tidak cukup untuk outrigger penuh, ada load chart khusus untuk konfigurasi “mid-extend” — tapi kapasitasnya jauh lebih rendah dan harus dikonsultasikan dengan tenaga teknis sebelum memulai operasi.

Kesalahan 2: Tidak Menggunakan Crane Mat di Tanah yang Meragukan

Penyebab: Tanah terlihat solid dari permukaan, tidak ada yang mengecek kondisi bawah permukaan.

Dampaknya: Outrigger amblas perlahan saat beban diangkat. Satu outrigger yang turun lebih dalam dari yang lain menyebabkan crane miring — dan jika crane sedang mengangkat beban berat, situasi ini bisa eskalasi sangat cepat.

Yang sering tidak disadari: Tanah yang solid setelah musim kemarau panjang bisa berubah drastis setelah hujan deras. Area yang pernah di-cor tapi di bawahnya ada rongga. Tanah di dekat pohon besar yang akarnya sudah lapuk.

Kesalahan 3: Pin Pengunci Tidak Masuk Sempurna

Penyebab: Operator tidak memverifikasi pin pengunci, hanya melihat apakah beam sudah “kelihatan keluar.”

Dampaknya: Beam yang tidak terkunci bisa bergeser ke dalam saat crane mengangkat beban berat — secara tiba-tiba mengurangi lebar kotak stabilitas saat crane sedang dalam kondisi kritis.

Verifikasi yang benar: Coba gerakkan beam ke dalam secara manual setelah pin dikunci. Jika pin masuk sempurna, beam tidak bisa bergerak.

Kesalahan 4: Float Tidak Rata di Permukaan (Miring)

Penyebab: Permukaan tanah atau crane mat tidak rata, float berdiri dalam posisi miring.

Dampaknya: Gaya yang ditransfer tidak vertikal — ada komponen gaya horizontal yang bisa menggeser crane mat atau permukaan tanah secara bertahap, terutama saat ada getaran atau perubahan beban mendadak.

Pengecekan: Pastikan crane mat dalam posisi datar dan float menyentuh seluruh permukaan crane mat — tidak hanya sisi atau sudutnya.

Kesalahan 5: Tidak Memonitor Outrigger Selama Operasi

Penyebab: Setelah setup, outrigger tidak pernah dilihat lagi selama pekerjaan berlangsung.

Dampaknya: Amblas yang bertahap — yang dimulai dari gerakan kecil yang tidak terlihat — terus berkembang. Saat masalahnya baru terlihat jelas, crane sudah dalam posisi miring yang signifikan.

Praktik yang benar: Assign satu orang (banksman atau safety observer) untuk memantau kondisi outrigger secara periodik selama operasi — terutama saat ada perubahan beban, posisi boom, atau setelah periode hujan yang terjadi selama operasi.

---

Hubungan Outrigger dengan Kapasitas Crane: Yang Jarang Dijelaskan

Ini adalah bagian yang sering tidak dipahami bahkan oleh kontraktor yang sudah berpengalaman.

Load chart crane memiliki beberapa tabel berbeda berdasarkan konfigurasi outrigger:

Contoh konkret: Crane 25 ton pada FULL EXTEND bisa mengangkat 8 ton di radius 10 meter. Pada MID EXTEND di radius yang sama, kapasitas efektifnya mungkin hanya 5–6 ton.

Jika ada yang berpikir “bisa diakali dengan outrigger setengah terbuka” — ini bukan soal bisa atau tidak, tapi soal apakah Anda menggunakan tabel kapasitas yang benar untuk konfigurasi yang sebenarnya.

Untuk memahami cara membaca load chart dengan benar: Cara Membaca Load Chart Crane — Panduan Lengkap

---

Tekanan Outrigger pada Tanah: Angka yang Sering Mengejutkan

Beban yang disalurkan melalui outrigger ke tanah bisa jauh lebih besar dari yang dibayangkan.

Untuk mobile crane 25 ton yang mengangkat beban 10 ton:

• Total berat sistem bisa mencapai 35–40 ton
• Didistribusikan ke empat outrigger
• Setiap outrigger menanggung sekitar 8–10 ton
• Float outrigger berukuran sekitar 0,05–0,1 m²
• Tekanan tanah: 80–200 ton per m²

Sebagai perbandingan, tanah lempung Jakarta pada kondisi normal hanya bisa menopang sekitar 5–15 ton per m² tergantung kondisinya. Artinya bahkan crane 25 ton pun bisa melampaui kemampuan tanah yang tidak dipersiapkan dengan benar.

Crane mat dengan ukuran yang tepat bisa mendistribusikan beban yang sama ke area 10× lebih luas — mengurangi tekanan per m² secara drastis dan menjaga outrigger tetap stabil.

Untuk memahami mengapa outrigger amblas adalah penyebab crane terguling yang paling sering tidak diantisipasi: Mengapa Crane Bisa Terguling? 7 Penyebab dan Cara Mencegahnya

---

Survey Lokasi dan Outrigger: Koneksi yang Sering Terlewat

Salah satu tujuan utama survey lokasi sebelum crane dikirimkan adalah mengidentifikasi kondisi yang mempengaruhi setup outrigger:

• Area yang cukup untuk outrigger terbuka penuh — jika tidak ada, perlu kalkulasi ulang kapasitas untuk konfigurasi yang tersedia
• Kondisi tanah di titik outrigger — apakah perlu crane mat, dan berukuran berapa
• Struktur bawah tanah (saluran, basement, fondasi lama) yang bisa amblas di bawah tekanan outrigger
• Kemiringan permukaan yang akan membuat leveling lebih menantang

Semua informasi ini harus diketahui sebelum crane tiba — bukan diselesaikan saat crane sudah berdiri dan beban sudah menunggu.

ASANINDO menyediakan survey lokasi gratis untuk semua proyek di Jabodetabek — termasuk penilaian kondisi tanah di titik outrigger: Survei Lokasi Sewa Crane — Apa yang Perlu Dipertimbangkan

---

Apa yang ASANINDO Lakukan untuk Memastikan Outrigger Aman

Standar yang kami terapkan untuk setup outrigger di setiap proyek:

✅ Verifikasi FULL EXTEND sebelum silinder vertikal diturunkan Operator kami wajib mengkonfirmasi pin pengunci masuk sempurna sebelum lanjut ke langkah berikutnya — bukan hanya melihat apakah beam “kelihatan sudah keluar.”

✅ Crane mat tersedia dan digunakan jika kondisi tanah meragukan Kami membawa crane mat sebagai standar untuk lokasi yang kondisi tanahnya belum diverifikasi secara langsung.

✅ Leveling diverifikasi dengan instrumen, bukan perasaan Level indicator — baik bubble maupun digital — diperiksa setelah setup dan dicatat posisinya sebelum boom dinaikkan.

✅ Survey lokasi mengidentifikasi kondisi outrigger lebih awal Kondisi tanah di titik outrigger adalah salah satu yang pertama kami evaluasi saat survey — bukan hal yang baru dipikirkan saat crane sudah tiba.

Standar operasional lengkap crane ASANINDO: Cara ASANINDO Merawat Armada Crane: Jadwal Maintenance dan Protokol

Standar K3 lengkap dalam operasional crane: Standar Keselamatan Mobile Crane di Proyek Konstruksi Indonesia

Checklist yang harus diverifikasi sebelum crane tiba: Checklist 10 Hal yang Harus Diperiksa Sebelum Menyewa Crane
